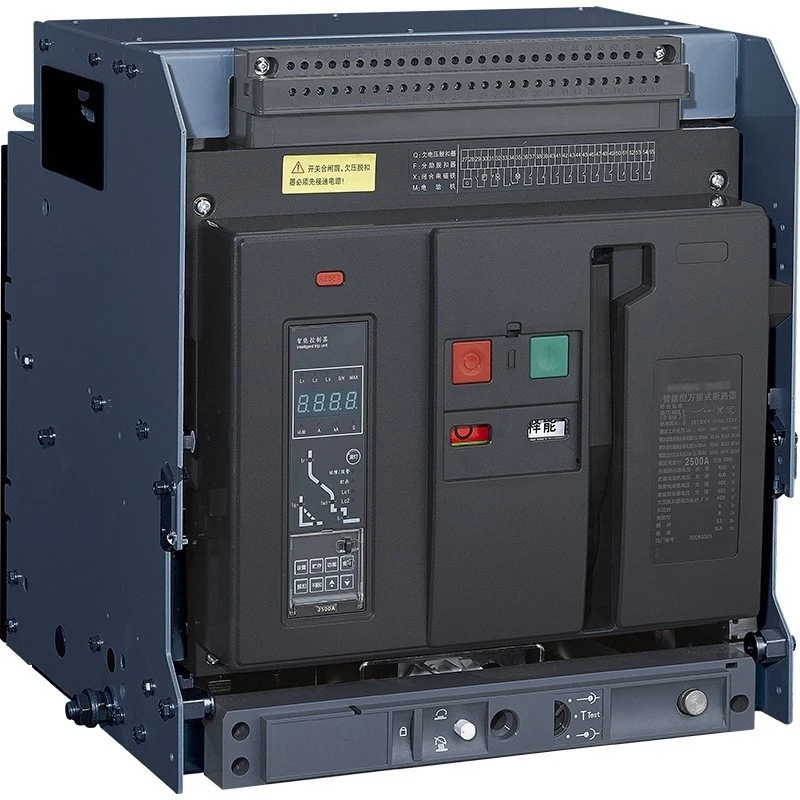

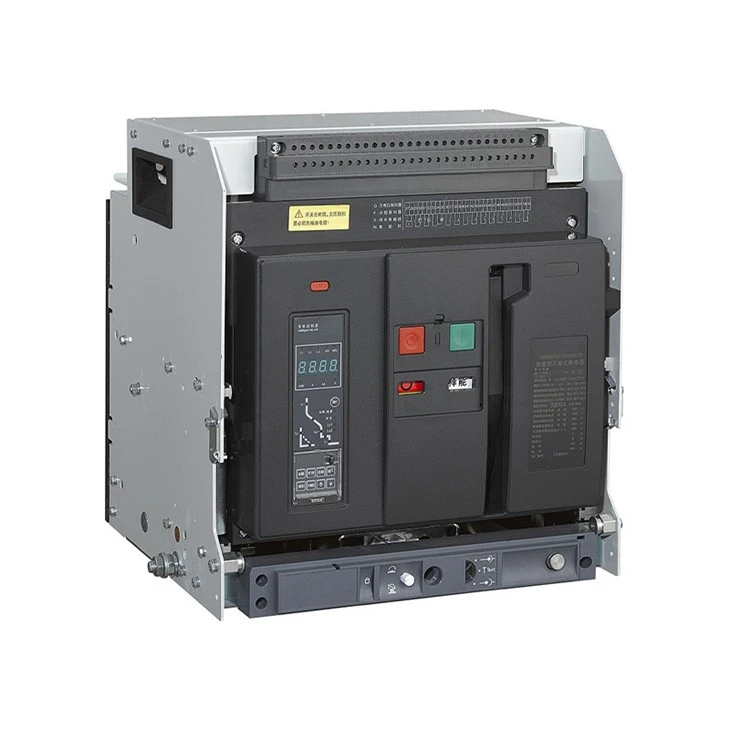

Ramströmbrytare
Rambrytare används för att skydda elektriska system från skador orsakade av överbelastning, kortslutning och utrustningens jordfel. Genom att inbädda Micro Logic-styrenheter bidrar det till säkerhet och energieffektivitet. Sortimentet täcker värden från 800 till 6300 A i två olika storlekar.
Beskrivning
Wenzhou Lanen Electrical Co., Ltd. är en av de ledande tillverkarna och leverantörerna av ramkretsbrytare i Kina. Vi är fast beslutna att tillhandahålla högkvalitativa skräddarsydda produkter till lågt pris. Om du ska köpa avancerad ramkretsbrytare tillverkad i Kina, välkommen att få mer rabattinformation från vår fabrik.
Beskrivning
Rambrytare används för att skydda elektriska system från skador orsakade av överbelastning, kortslutning och utrustningens jordfel. Genom att inbädda Micro Logic-styrenheter bidrar det till säkerhet och energieffektivitet. Sortimentet täcker värden från 800 till 6300 A i två olika storlekar.
I händelse av en kortslutning eller fel, isolerar brytare snabbt problemet och avlastar överskottsströmmen från systemet. Detta hjälper till att förhindra bestående skador på utrustningen och säkerställer att strömmen återställs på ett säkert och effektivt sätt. Utöver skyddet spelar ramkretsbrytare en viktig roll i rutinmässiga växlingsoperationer för att upprätthålla systemets stabilitet och kontroll. Deras exakta design och snabba svar är avgörande för att säkerställa oavbruten, pålitlig elförsörjning över dagens komplexa kraftnät.
◇ Med komplett intelligens, hög brytkapacitet och noll båge;
◇AC märkström200A-6300A, kortslutningsbrytningskapacitet 85kA~120kA;
◇3 och 4 poler, utdrags-typ och fast typ, och kan installeras med inverterade ledningar;
◇ Med flera intelligenta kontroller, som tillhandahåller olika funktioner; intelligent funktion, displayfunktion
Tekniska data och prestanda
◎1. Märkströmmen för strömbrytaren visas i Tabell 1
|
Betygsatt ram nuvarande Inm A |
Betygsatt nuvarande I A |
|
2000 |
400,630,800,1000,1250,1600,2000 |
|
3200 |
2000,2500,2900,3200 |
|
4000 |
3200,3600,4000 |
|
6300 |
4000,5000,6300 |
◎2. Strömbrytarens nominella kort-brytarkapacitet och kort-motståndsström visas i tabell 2, och bågavståndet för brytarna är "noll" (det finns alltså ingen ljusbåge utanför strömbrytaren) Tabell 2
|
Betygsatt ram nuvarande InmA |
2000 |
3200 |
4000 |
6300 |
|
|
Klassad slutlig-kortslutning brottkapacitet Icu (KA)0-CO |
400V |
80 |
100 |
100 |
120 |
|
690V |
50 |
65 |
65 |
85 |
|
|
Bedömd kort-tillverkningskapacitet n×lcu(KA)/-cos |
400V |
176/0.2 |
220/0.2 |
220/0.2 |
264/0.2 |
|
690V |
105/0.25 |
143/0.2 |
143/0.2 |
187/0.2 |
|
|
Bedömd kortslutningskapacitet för-tjänst Ics(KA)O-CO-CO |
400V |
65 |
80 |
80 |
100 |
|
690V |
50 |
50 |
65 |
75 |
|
|
Bedömd kort-tidshållbarhet nuvarande Icw (KA)1s,fördröjning 0,4s,O-CO |
400V |
50 |
65 |
65/80(MCR) |
85/100(MCR) |
|
690V |
40 |
50 |
50/65(MCR) |
65/75(MCR) |
|

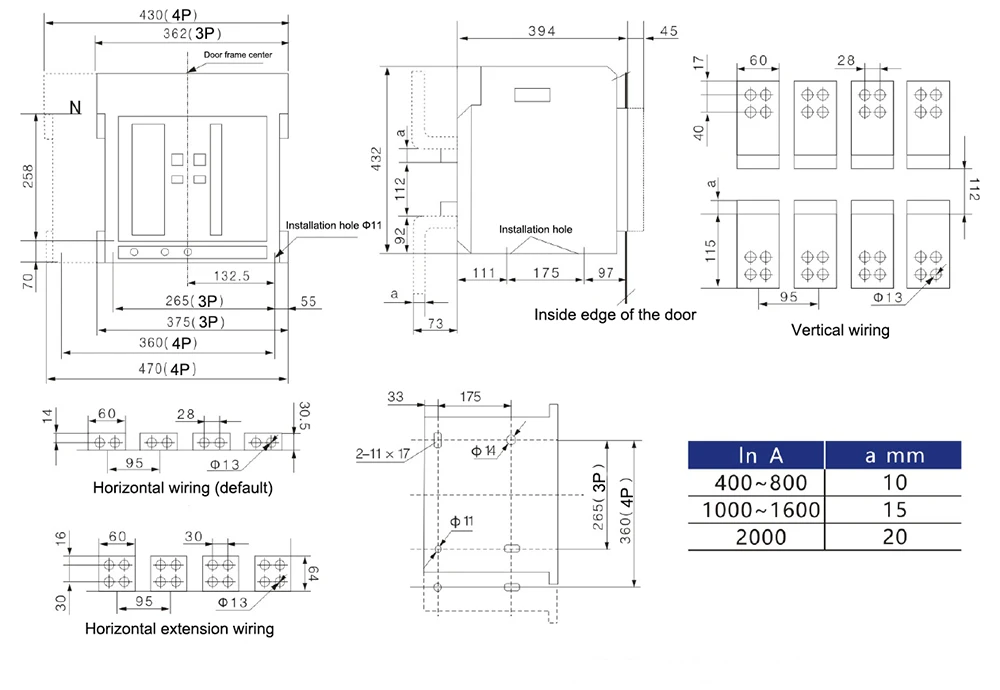

Drawout Type – NW1-2000, 2000/4
